Produkte
Demo Video für den REET - Lüfterfirst



R 1: Für jeden Einsatz das richtige Gitter

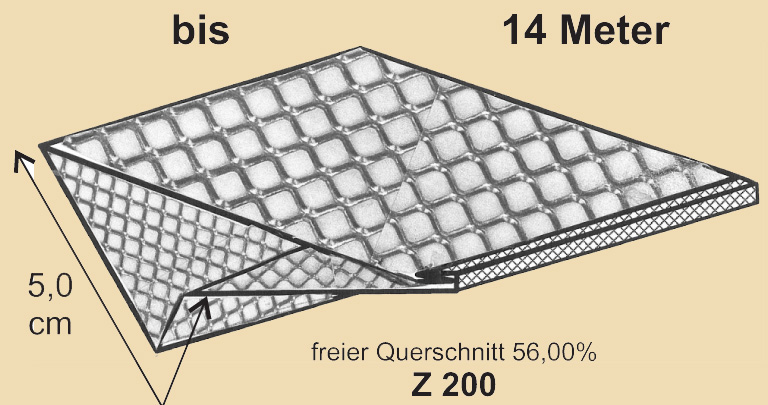

NEUKAM Traufen-Lüftungs-Gitter aus KupferDas Traufengitter mit Haltekante für normgerechte Belüftung



R 1.1: NEUKAM Traufen-Lüftungs-Gitter für gerade Traufen (Neubau / Umdecker)

Das NEUKAM Traufen-Lüftungs-Gitter nutzt die dynamische Schwerkraft - Belüftung, da warme Luft automatisch nach oben steigt (Kamin-Prinzip) Eine Gebrauchsmuster geschützte und zum Patent angemeldete Formgebung verhindert das Verrutschen des NEUKAM Traufen-Lüftungs-Gitter. Eine Arretierungs-Nase gibt sicheren Halt, schafft mehr  Lüftungs-Querschnitt und bildet eine saubere gerade Unterkante; auch bei leicht holperigem Untergrund. Das NEUKAM Traufen-Lüftungs-Gitter braucht nicht befestigt werden. Durch die spezielle Formgebung, wird es vom REETdach selbst in ihre Funktionsstellung gedrückt und dort fixiert.



R 1.1.2: Das NEUKAM Traufen-Lüftungs-Gitter (für den nachträglichen Einbau)

Das NEUKAM Traufen-Lüftungs-Gitter ist für den nachträglichen Einbau optimal geeignet: REETdach anheben, Profil einschieben, umklappen, REETdach ablassen - fertig.





Die Haltbarkeit ist nahezu unbegrenzt, da das Grundmaterial Reinkupfer 99,9% oder Aluminium ist. Die Ausführung in Stahl,  galvanisch verzinkt, zeichnet sich durch besonders hohe Druckstabilität aus!. NEUKAM_Traufen-Lüftungs-Gitter

Produktfakten

    Maße: in den Längen 1,0 m und 2,0 m; Konstruktionshöhe 2 cm; der geforderte freie Lüftungs-Querschnitt ist größer als der Normwert von 200 cm2 und ist bei allen Profilen voll gewährleistet. Dies ist ausreichend für Sparrenlängen bis 12 Meter. Auf Wunsch sind größere Zuschnitte möglich, die für Sparrenlängen bis zu 16 Meter ausreichend sind.

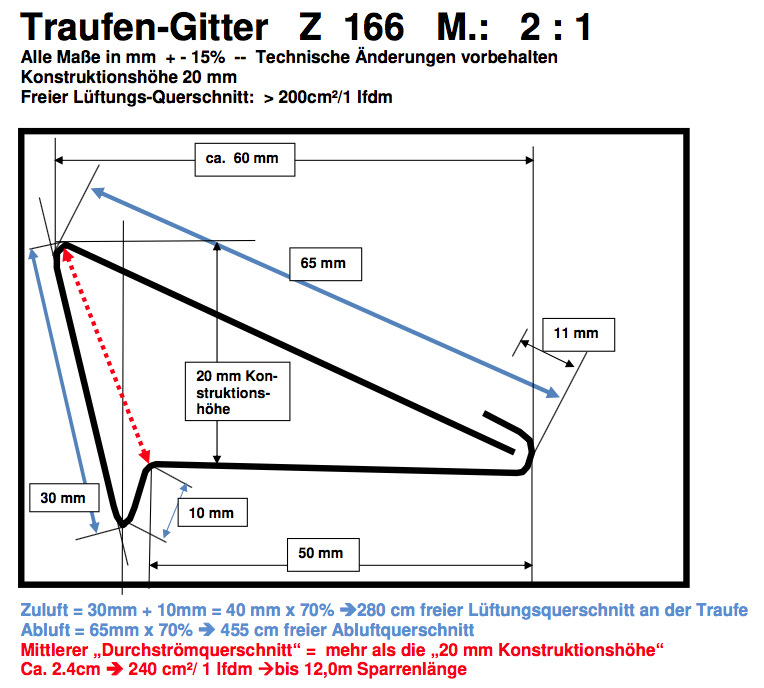

    2018_03_19_Traufen-Gitter



    Einsatzgebiet: an der REETdach Traufe, zwischen Mauerwerk und REET-Dach zur DIN- und NORM-gerechten Belüftung des REETdaches.

    Befestigung: selbst sicherndes Element (bei nachträglichem Einbau), Fixierung mit Schrauben möglich (bauseits) bei Neubau empfohlen.

    Verpackungseinheit: meterweise, Objekt bezogen

    Datenblätter:  Produktflyer - Präsentation REET-Heber - Präsentation Grat- & Kehl-Belüftung



R 1.2: NEUKAM Traufen-Lüftungsgitter für schräge Traufen

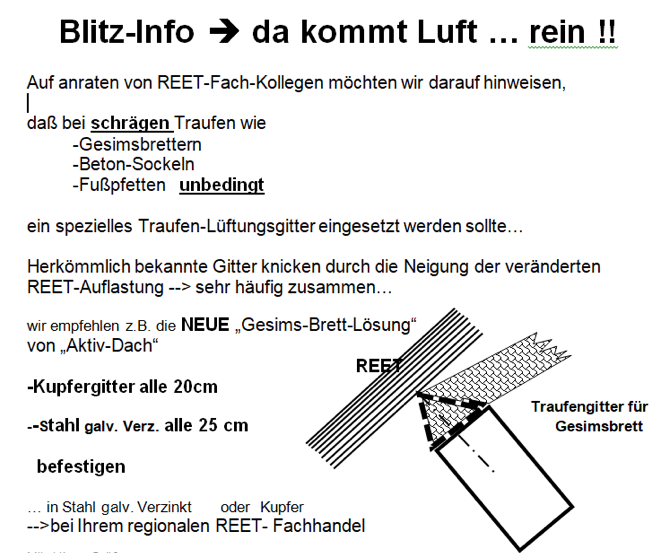

2017_12_22_Gesimsbrett-Traufengitter-kleines-Dreieck



R 1.3: NEUKAM Traufen-Lüftungsgitter für runde Gaupen

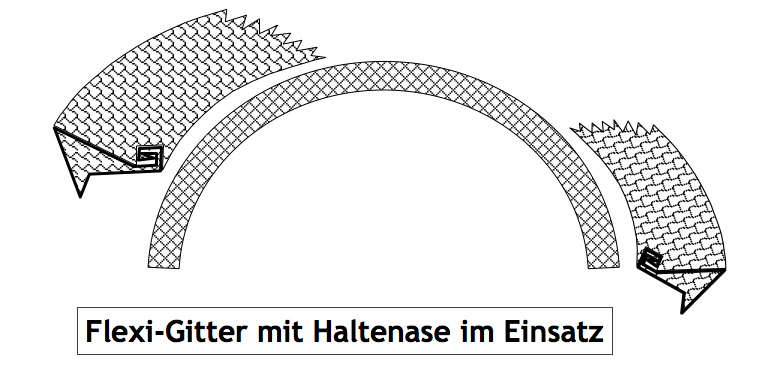

2017_12_22_Flexi-Gitter-mit-Haltenase-im-Einsatz







R 2.1: REET-Lüfterfirst mit Kupferblech - Oberfläche



R-2-1: REET-Lüfterfirst mit KupferoberflächeDer REET - Kupferfirst mit Lüftergitter ist das erste Dachfirst-Element, das durch LUV & LEE  für aus- reichend Ent-/Belüftung am REETdach sorgt.



Nach dem Prinzip der dynamischen Be- und Entlüftung von LUV nach LEE (ähnlich dem Venturi-Effekt) wirkt der REET-Lüfterfirst sehr effektiv und wirtschaftlich. Durch die  Kupfer-Braun-Färbung ist der REET-Lüfterfirst vom Heidekrautfirst kaum zu unterscheiden.

Er entlüftet sehr wirksam und zuverlässig, da konstruktionsbedingt kein Zusetzen und kein Zuwachsen der Lüftungs-Öffnungen möglich ist. Durch das Zusammenspiel von Regenwasser an der Kupferblech - Oberfläche entstehen Kupferionen die das REET quasi imprägnieren, so dass sich Moose, Algen und Flechten schwer festsetzen können.

Die aller oberste REETlage erhält eine zusätzliche Bindung und erhöht somit auch die  Sturmsicherheit wesentlich. - Die Haltbarkeit ist nahezu unbegrenzt, da die Oberfläche aus genopptem Kupferblech ist. Ein ideales Produkt zur Werterhaltung und / oder Wertsteigerung Ihres REET-Daches.



Schöne First-Abschlüsse

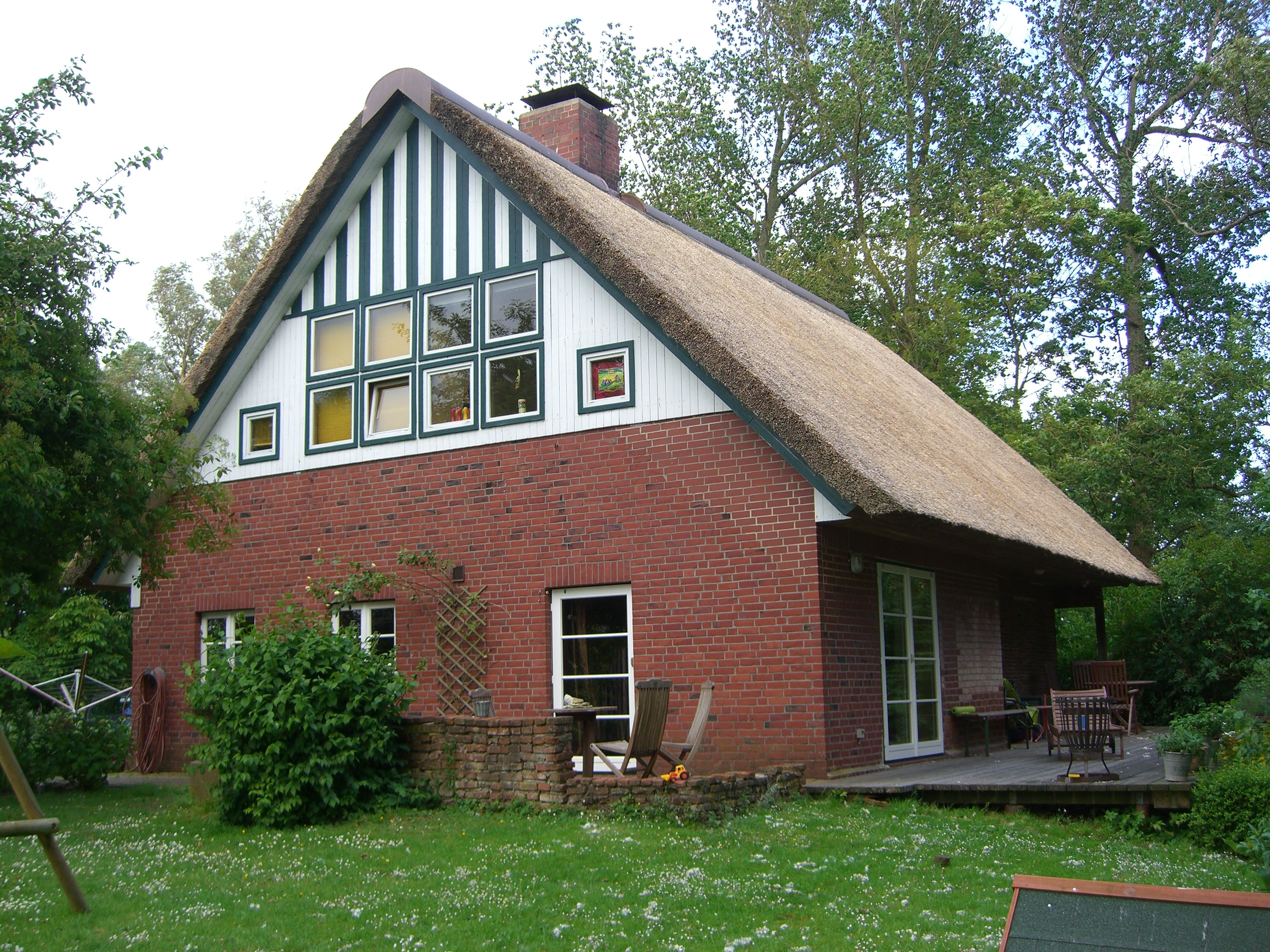

CIMG9754  Otterndorf First-Endscheibe

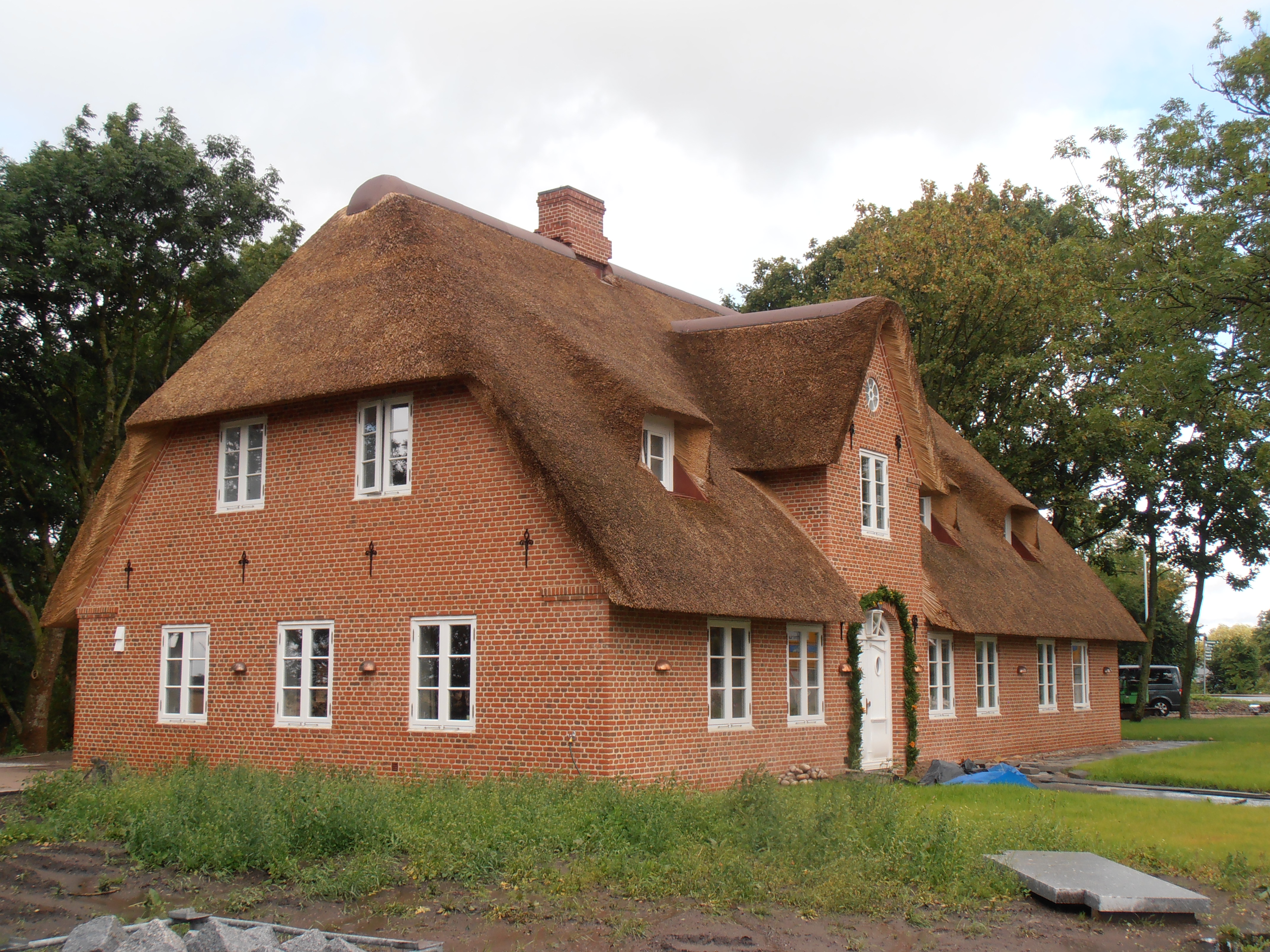

P8180084 Walm- und Gratglocke hochgedeckt

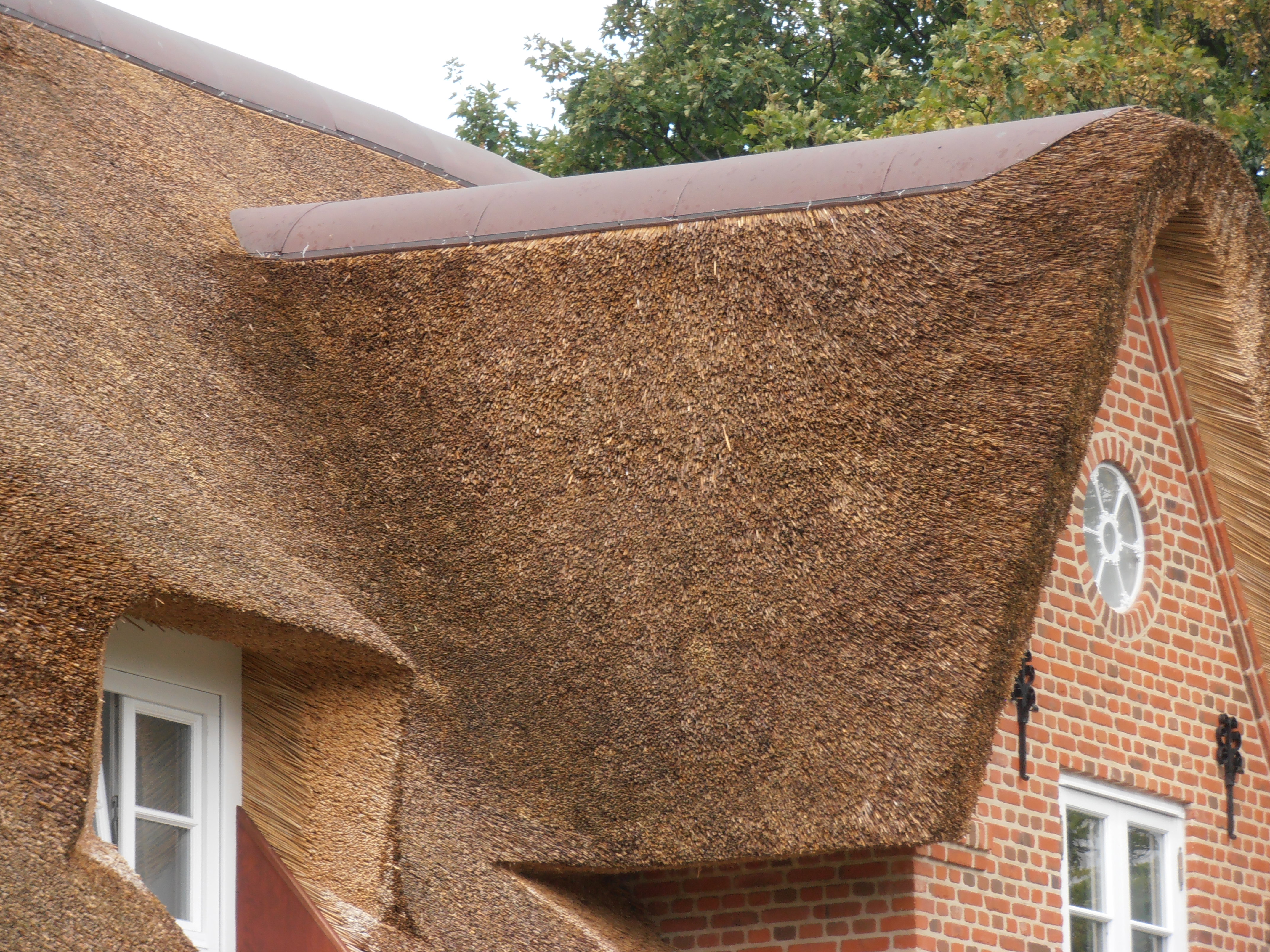

P8180085 Firstabschluß hochgedeckt

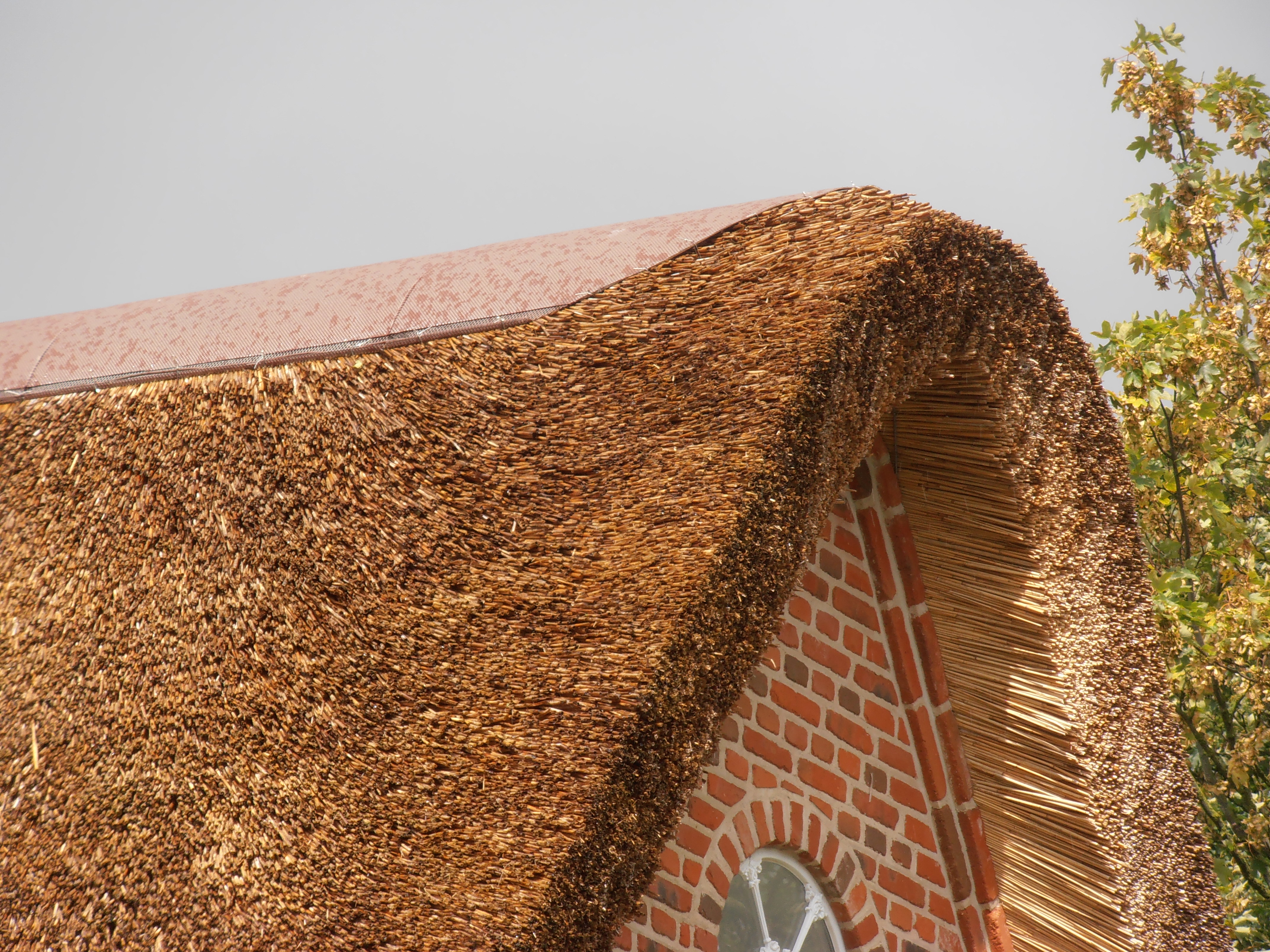

P8180079  Hochgedeckt  Detailfoto

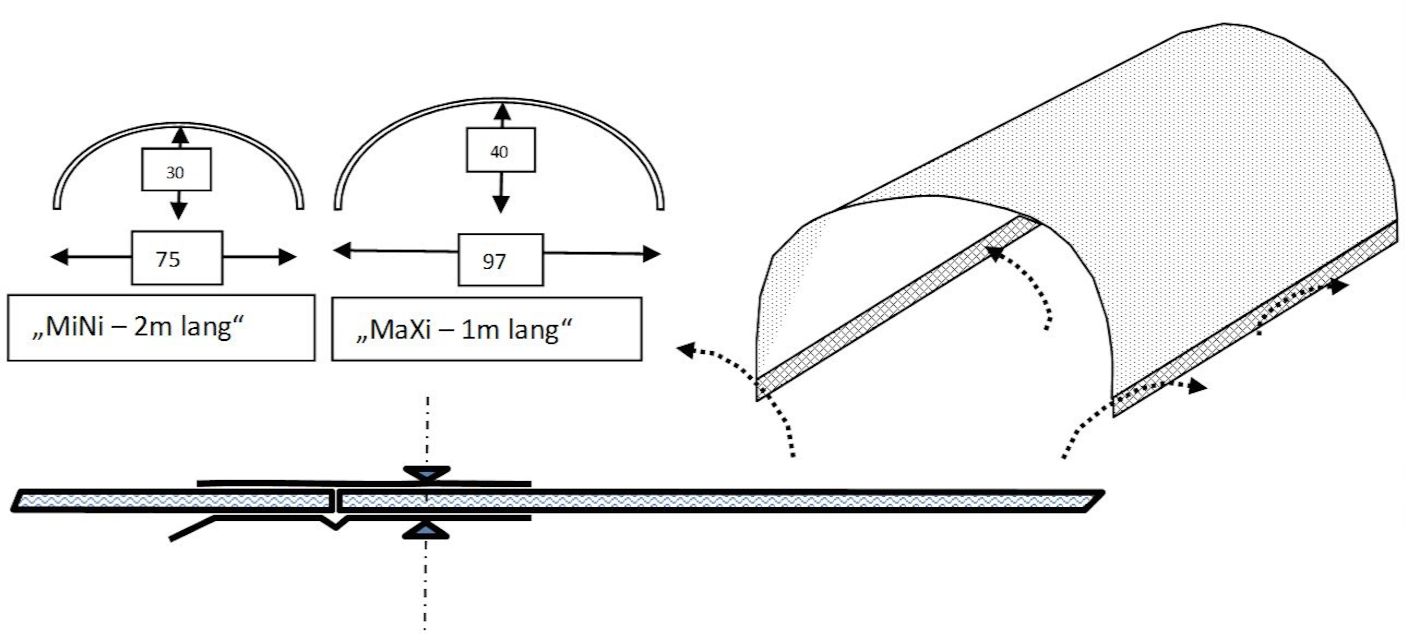

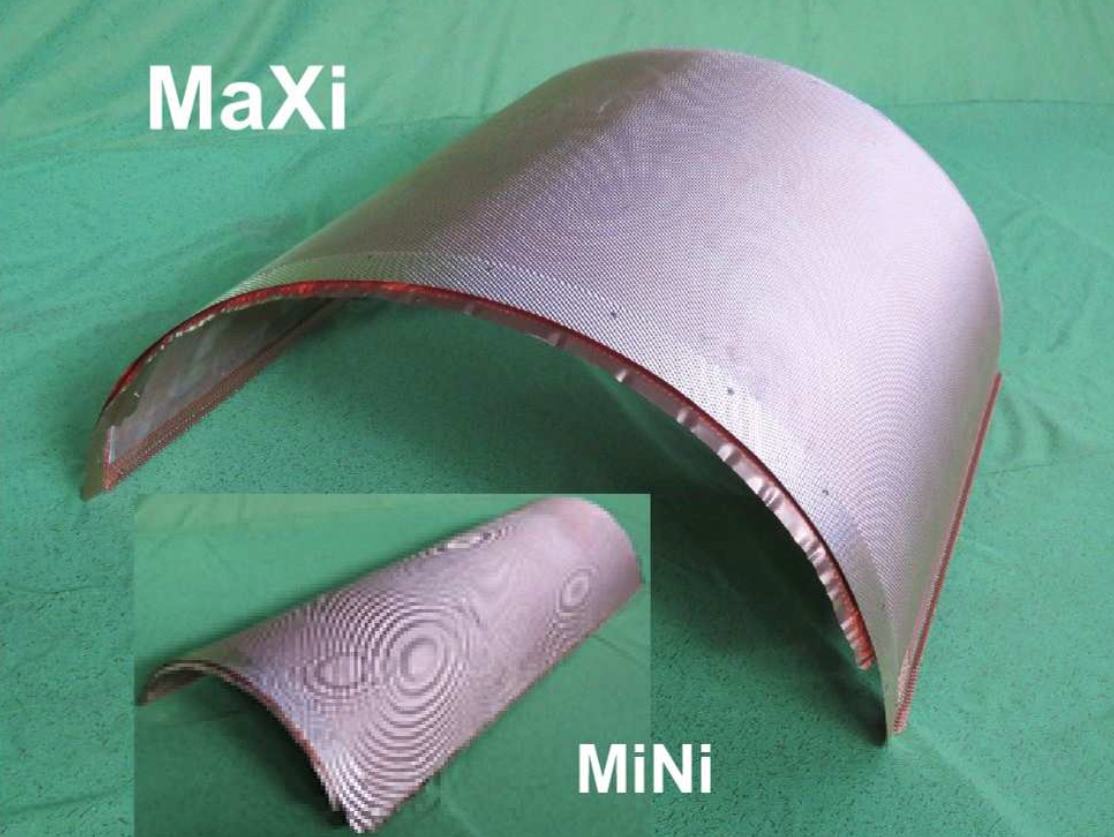

Mini-Maxi



Kupferfirst als Lüfterfirst mit Kupfergitter                       Variante “MaXi”

Produkt-Daten “MaXi”

    Maße: Länge = 1,08 m / Deckung: ca. 100 cm (man kann ziehen) / Spannmaß: = 97 cm / Stichhöhe: = 40 cm

    Einsatzgebiet: Direkter First-Ersatz am REETdach zur dynamischen Be- und Entlüftung

    Befestigung: Die Einzelelemente werden mit einer Rund-Kupfer-Einlage miteinander verbunden und dann mit dem REETdach fest und kraftschlüssig mittels Rödeldraht verbunden. So montiert erhält die oberste Reetlage deutlich  mehr Bindung und die Sturmsicherheit wird wesentlich erhöht.

    Verpackungseinheit: Meterware, Objekt bezogen

    Sonderformen: First Anfangs- und End-Elemente (mit Doppelrinnen); Kehl-Grat-Elemente; First-Endscheiben  (verschiedene Frontansichten möglich) Walm- und Grat-Glocke, Schürzen für Gauben / Kamine

    Datenblatt: Produktflyer



R 2.2: REET-Lüfterfirst mit Kupfer - Oberfläche               Variante “MINI”

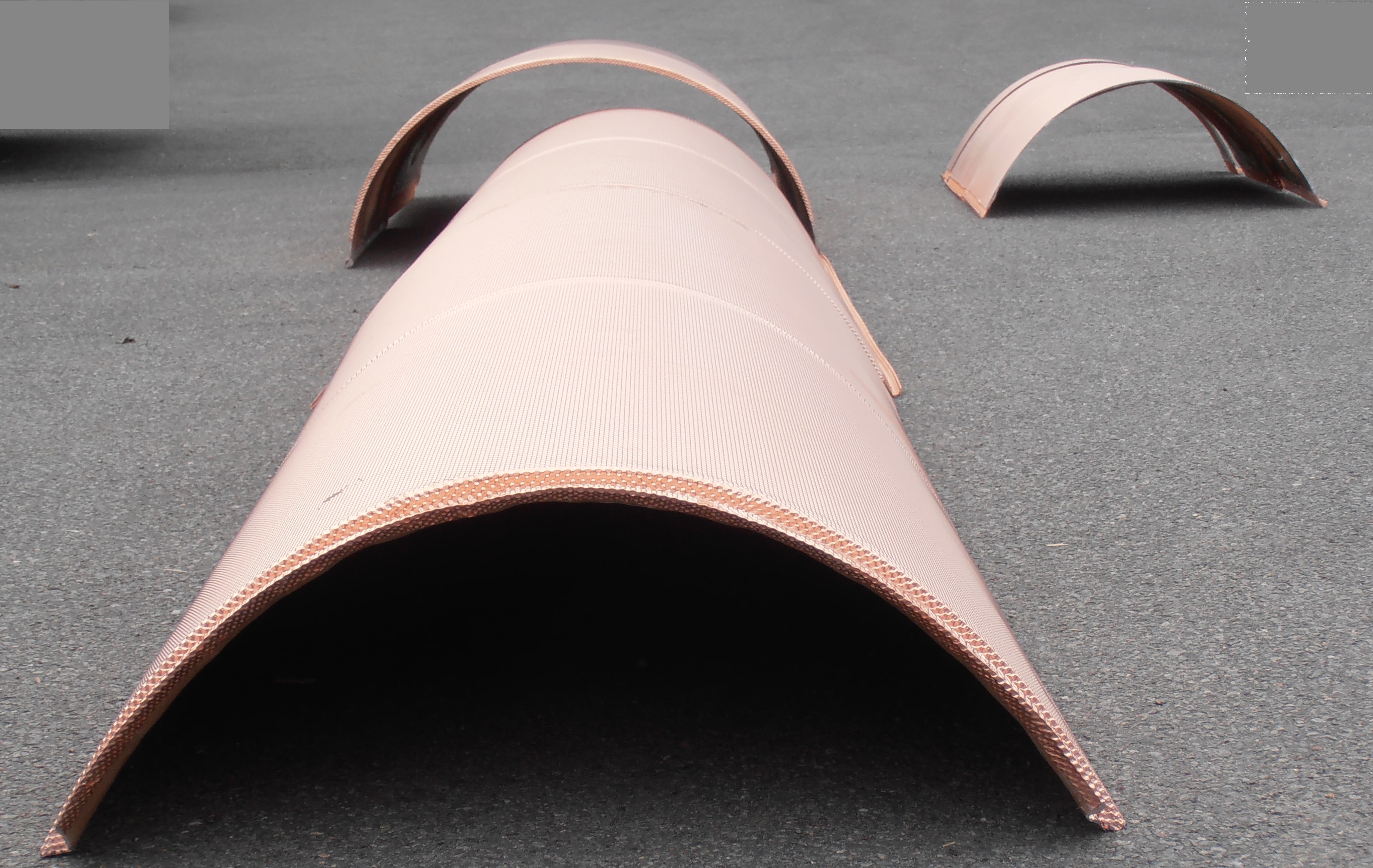

Produkt-DatenKupfer Lüfter First für REETdächer: Sylt-Amsterdam Größenvergleich “MiNi”

    Maße: Länge = 2,08 m / Deckung: ca. 200 cm / Spannmaß: = 75 cm / Stichhöhe: = 30 cm

    Einsatzgebiet: Direkter First-Ersatz am REETdach zur dynamischen Be- und Entlüftung

    Befestigung: Die Einzelelemente werden mit einer VA-Rund-Stab-Einlage miteinander verbunden und dann mit dem REETdach fest und kraftschlüssig mittels Rödeldraht verbunden. So montiert erhält die oberste Reetlage deutlich  mehr Bindung und die Sturmsicherheit wird wesentlich erhöht.

    Verpackungseinheit: Meterware, Objekt bezogen

    Sonderformen: First Anfangs- und End-Elemente; Kehl-Grat-Elemente; First-Endscheiben  (verschiedene Frontansichten möglich) Walm- und Grat-Glocke, Schürzen für Gauben / Kamine









R 3.0: Basisinformation für Reetdächer



Neukam First Reet-Röhren-Lüfter-MatteOptimale Hinterlüftung ist die beste Voraussetzung
für ein langes REETdach - Leben ...

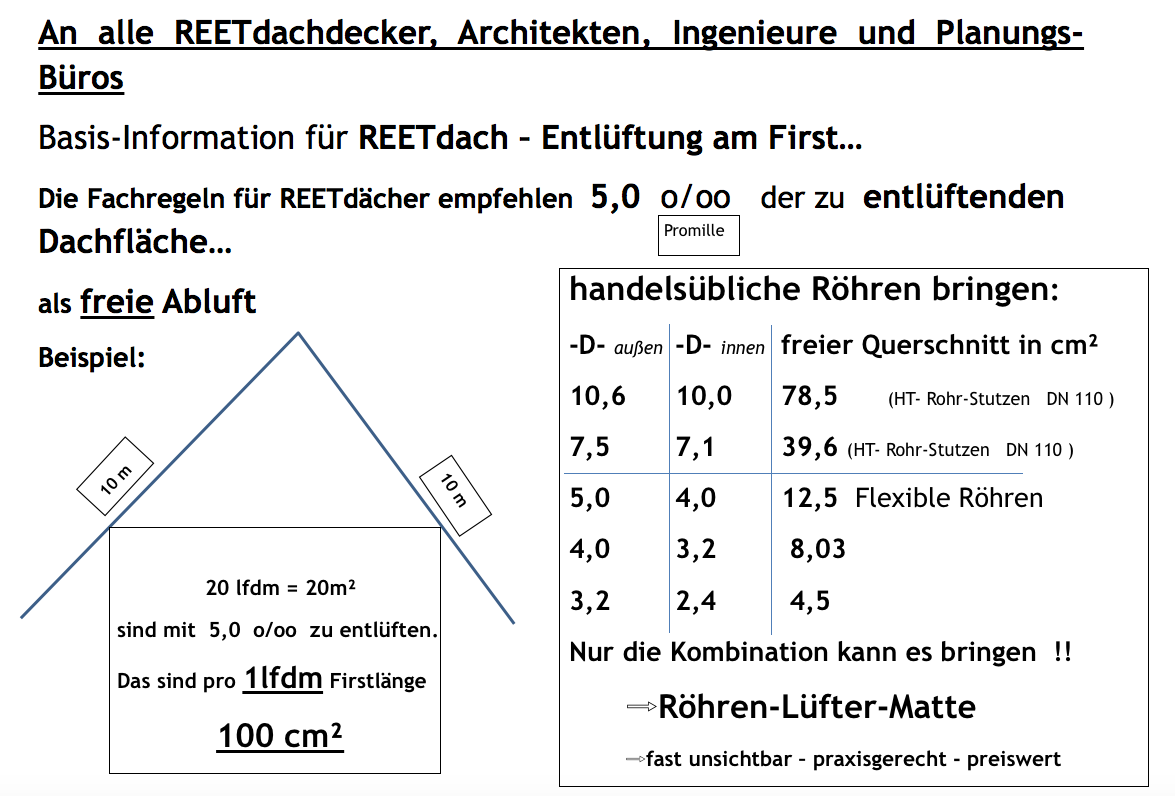

An_alle_Reetsachdecker1

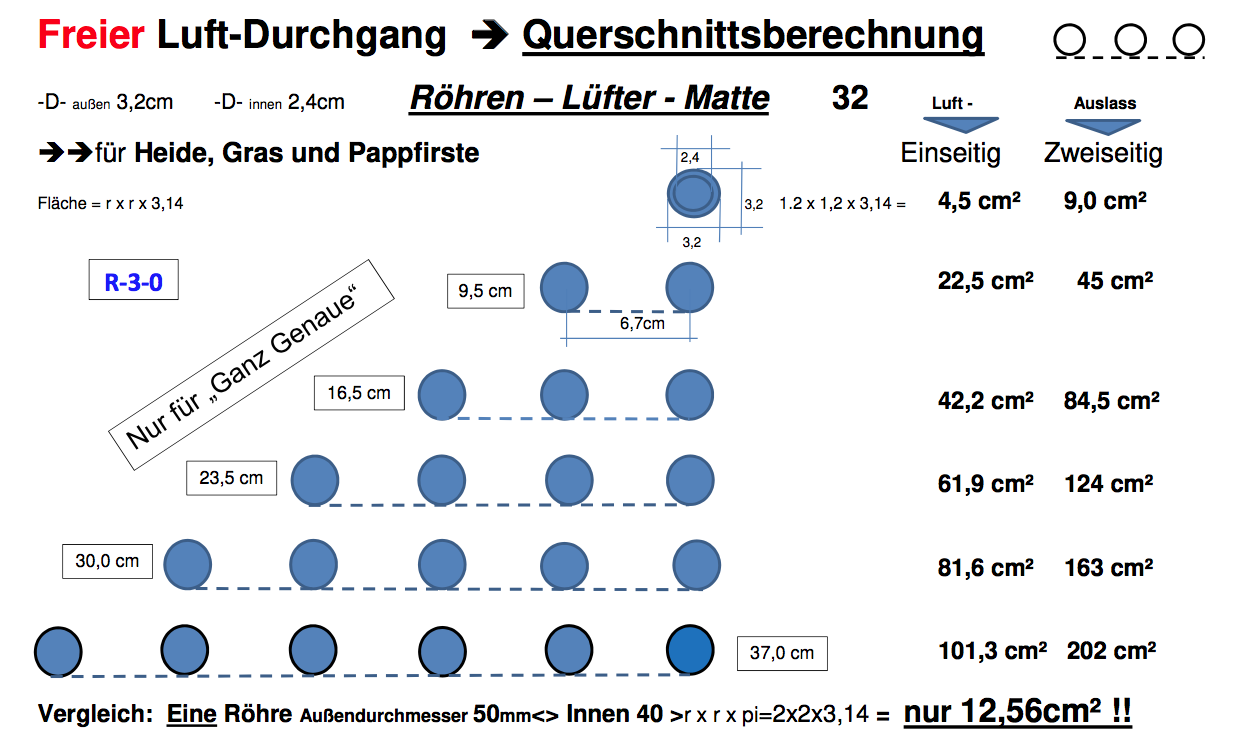

2018_03_19_AD_Berechnung_RLM



R 3.1: Heidefirst mit Röhren-Lüfter-Matte (fast unsichtbar)

Ãhnlich wie beim Lüfter-First nutzt die NEUKAM First-Röhren-Lüfter-Matte die dynamische Be- und Entlüftung von LUV nach LEE (ähnlich dem  Venturi-Effekt). Da sie von unten unsichtbar ist kann sie problemlos  unter alle Firstarten verlegt werden. Egal ob Papp(Bitumen)first, Heidekrautfirst oder Grassodenfirst.

Die Verlegung ist sehr einfach:

Erst werden dauerhafte Belüftungs-Öffnungen in die Firstmitte des REETdach-Firstes geschnitten, dann wird die NEUKAM First-Röhren-Lüfter-Matte darüber ausgerollt. Im nächsten Schritt wird die Bitumenbahn darüber  gelegt - beides mit Maschendraht verspannt - fertig ist der Bitumen-First. Danach die gewünschte Firstabdeckung aufbringen: z. B. Heidekraut oder Grassoden.

Nutzen: Die NEUKAM First-Röhren-Lüfter-Matte ist eine dauerhafte und immer wirksame Lösung, die auch im Bereich des  Denkmalschutzes verwendet werden kann, da sie von unten aus unsichtbar  ist.

Produktfakten

    Maße: Röhrenlängen von 90 bis 150 cm; Röhrenquerschnitt 32 mm; Röhren-Achs-Abstand 60 mm; verschiedene Breiten lieferbar.

    Einsatzgebiet: zur dynamischen Be- und Ent- Lüftung von REETdächern mit Heidekraut-,  Grassoden- und Papp-Firsten; unsichtbar (da verdeckt montiert), auch für Gebäude, die unter Denkmalschutz stehen, geeignet
    (empfohlen vom Landesamt für Denkmalschutz in Schleswig Holstein - Kiel).

    Befestigung: die Lüftermatte wird am First ausgerollt und mit einer geeigneten  Bitumenbahn o.ä. abgedeckt und dann mit der jeweiligen Firstabdeckung  fest mit der oberen REET-Lage verbunden. Sie ist so ein integrierter  Bestandteil des Firstes.

    Verpackungseinheit: Meterware, Objekt bezogen

    Datenblätter: Produktflyer - Präsentation Grat- & Kehl-Belüftung

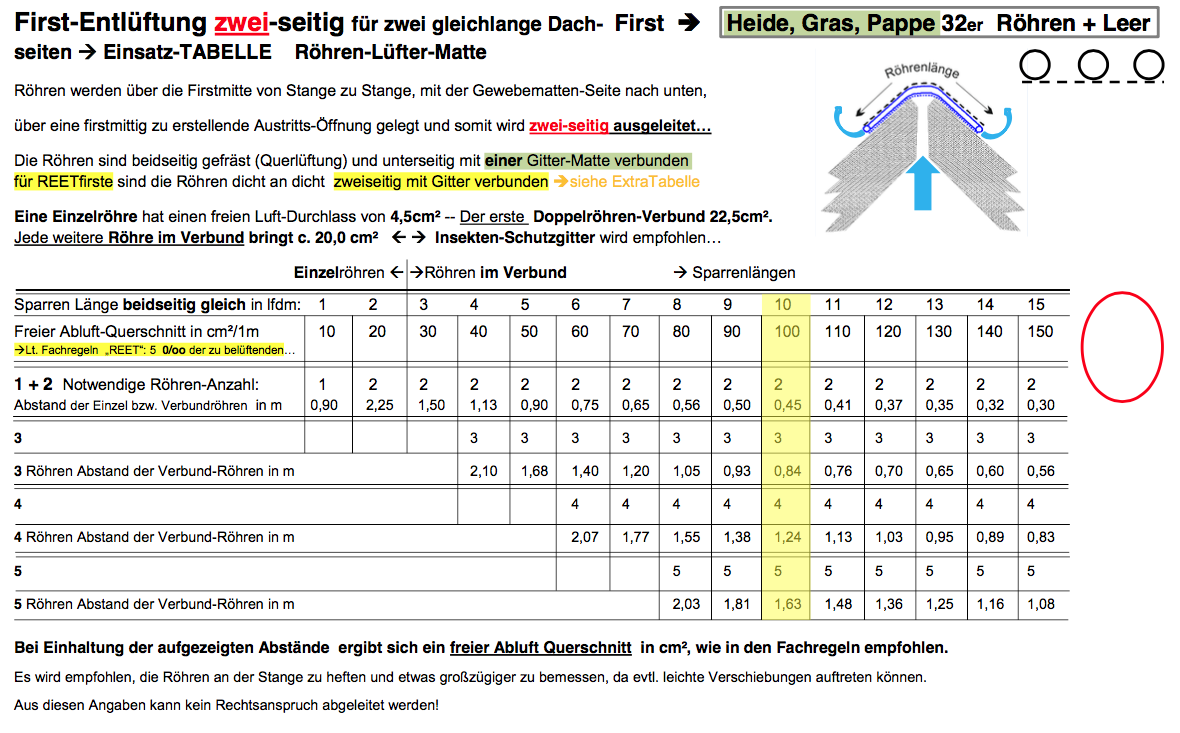

Entlüftungstabelle_First-Entlüftung_zwei-seitig2







R 3.2: REET-Kapp-First mit Röhren-Lüfter-Matte (fast unsichtbar!)

R 3.2.1: REET-Kapp-First einseitig entlüftend

Die REETfirst-Entlüftung mit der Röhren-Lüfter-Matte ist die wahrscheinlich perfekteste, fast unsichtbare und voll funktionsfähige Lösung  der Entlüftung eines REETdaches mit einem REET-First  (REETfirst mit einseitigen Überstand gedeckt).

Vorgehensweise:

Die bekannte Röhrenlüftermatte (für Heidekraut- Grassoden- oder Pappfirst) wird beidseitig mit einem Fixierungsgewebe werkseitig beklebt…

Röhrenlüftermatten-Verklebung

Werkseitig oder bauseits wird die Matte einseitig mehrfach eingekerbt ...

Röhrenlüftermatten Einkerbung

Ziel:

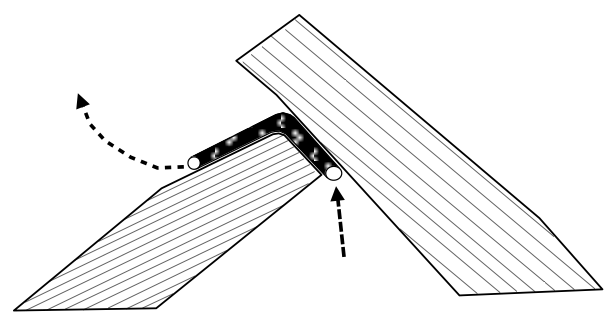

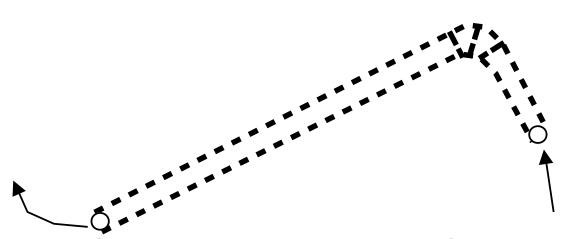

Man kann die Lüftermatte problemlos in fast jedem notwendigen Winkel biegen, ohne dass der Lüftung-Querschnitt sich verengt. Der Biegegrad ist variabel und wird der Dachneigung entsprechend gebogen.

Röhrenlüftermatten Biegegrad

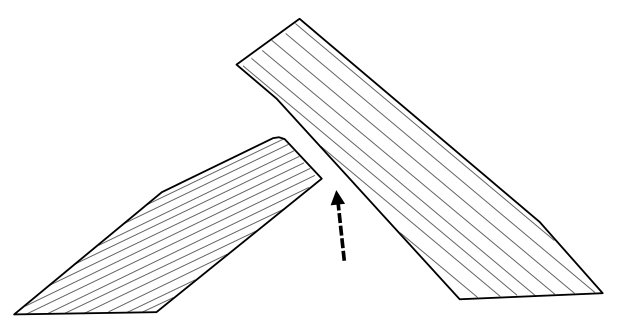

An der First-Spitze wird im REET ein Luftschacht geschnitten, welcher in der Dimension dem Maß der Röhren- Lüfter-Matte entspricht…

An der First-Spitze wird im REET ein Luftschacht geschnitten, welcher in der Dimension dem Maß der Röhren-Lüfter-Matte entspricht

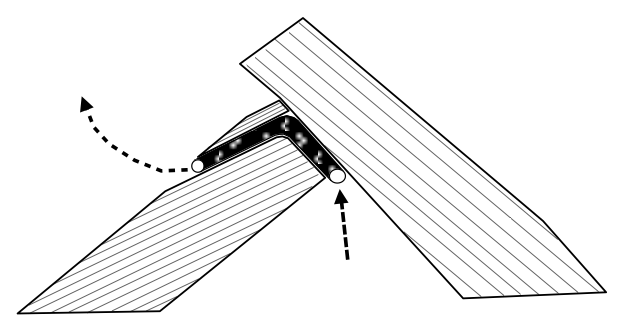

In diese Öffnung wird das Teilstück der Röhren-Lüfter-Matte von oben eingeführt und der Dachneigung entsprechend umgebogen.

In diese Öffnung wird das Teilstück der Röhren-Lüfter-Matte von oben eingeführt und der Dachneigung entsprechend umgebogen.

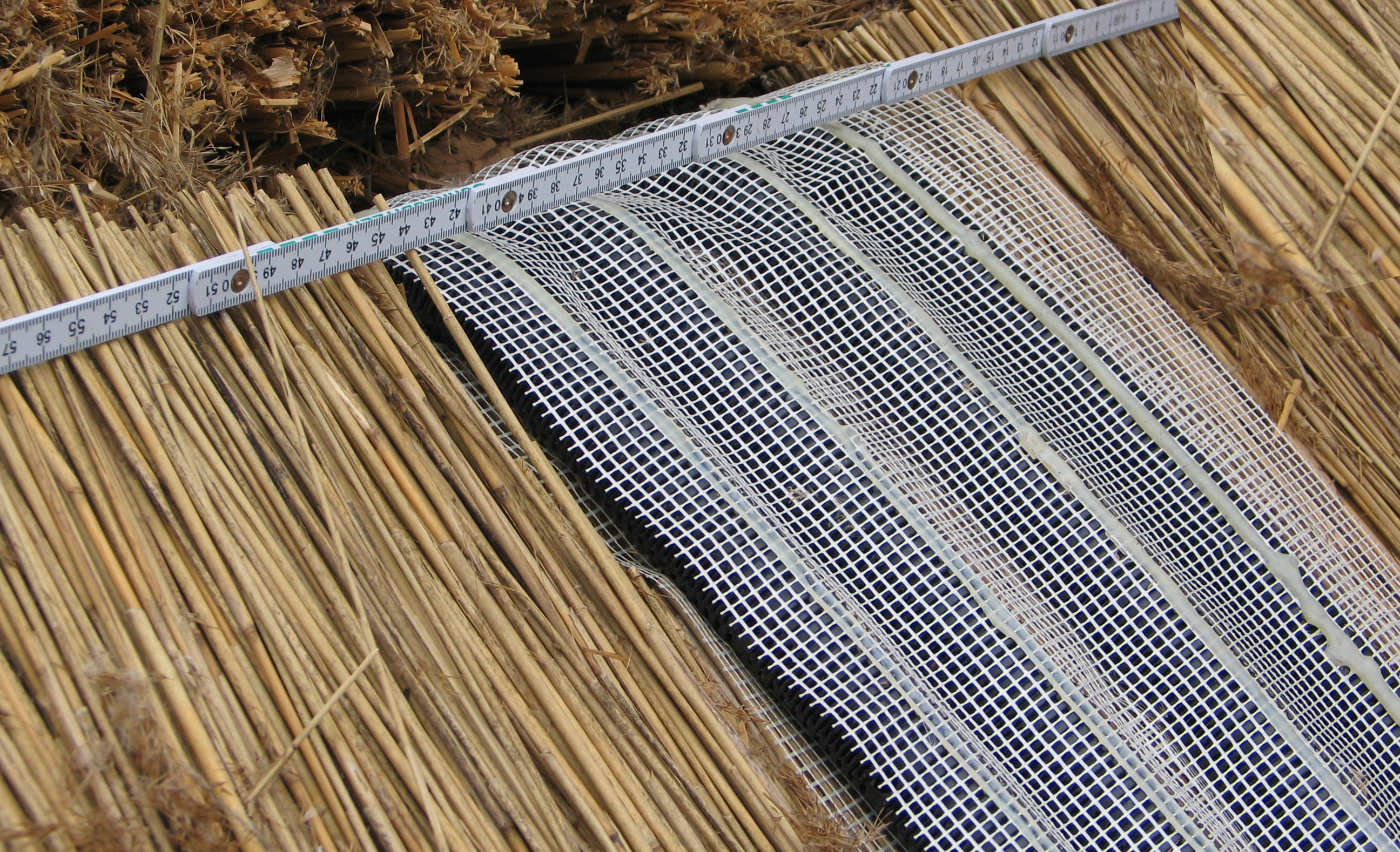

Vorteilhaft ist es, wenn in der vorletzten REET-Lage, eine Aussparung (Kuhle) hergestellt wird, die in der Breite (je nach Röhrenanzahl) und in Dicke (ca. 3,5 cm ) entspricht.

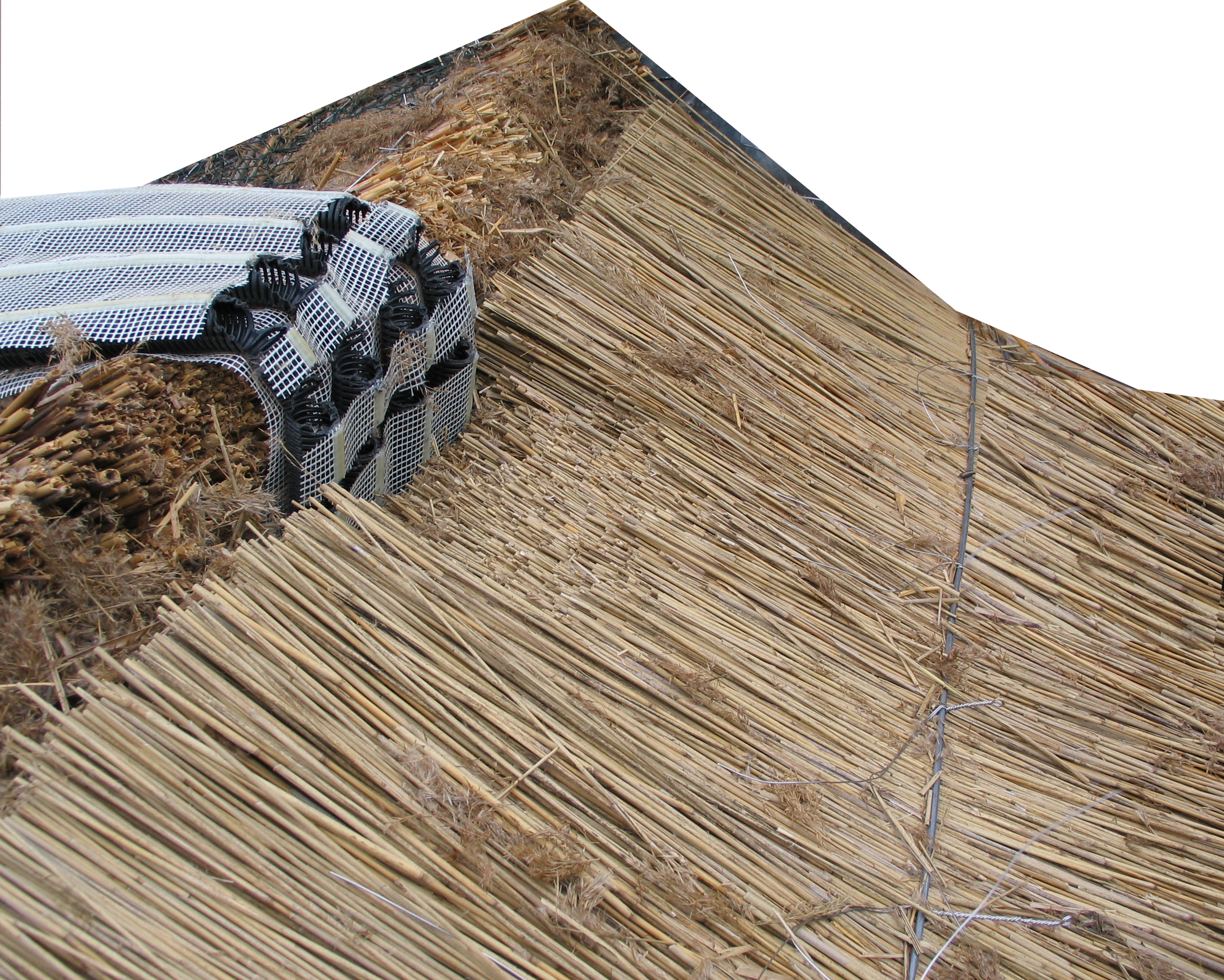

IMG_9163

IMG_9169



Ziel: Die letzte REET-Lage, ob mit oder ohne Überstand gedeckt, wirkt für den Betrachter „schnurgerade, ohne Hubbel und Hügel“!

Eine gekonnte und handwerklich perfekte Lösung, die handwerksgerecht ist, die bau-physikalisch 100% in Ordnung ist.

Eine gekonnte und handwerklich perfekte Lösung, die Handwerks gerecht ist, optisch keine wesentliche Beeinträchtigung des schönen REETdach und bau physikalisch 100% in Ordnung ist



R 3.2.2: Reet-Kapp-First oder Grassoden-First zweiseitig entlüftend

Vorteilhaft ist es, auch den Reet-Kapp-First zweiseitig zu entlüften:

  • Sie brauchen nur die Hälfte der Röhren
  • Sie haben freien, berechenbaren Abluft-Querschnitt
  • Sie können vorschriftsmäßig Insektenschutzgitter einbauen

Erklärungs-Video zum einfachen Handling der Entlüftungs-Tabellen von 00:00 bis 01:39 Min.

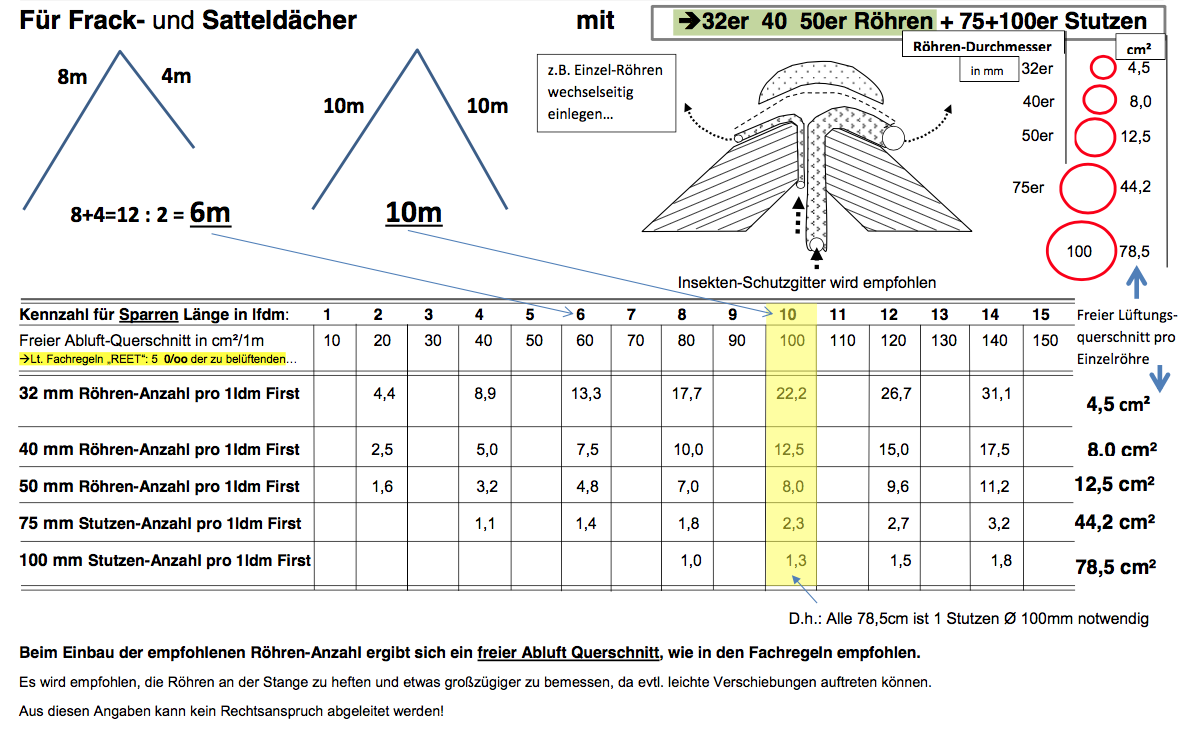

Entlüftungstabelle_für_Frack-und-Satteldächer4



Zum Handling der Tabelle REET-Kappfirst im Video ab 01:40 bis 02:15 Min.

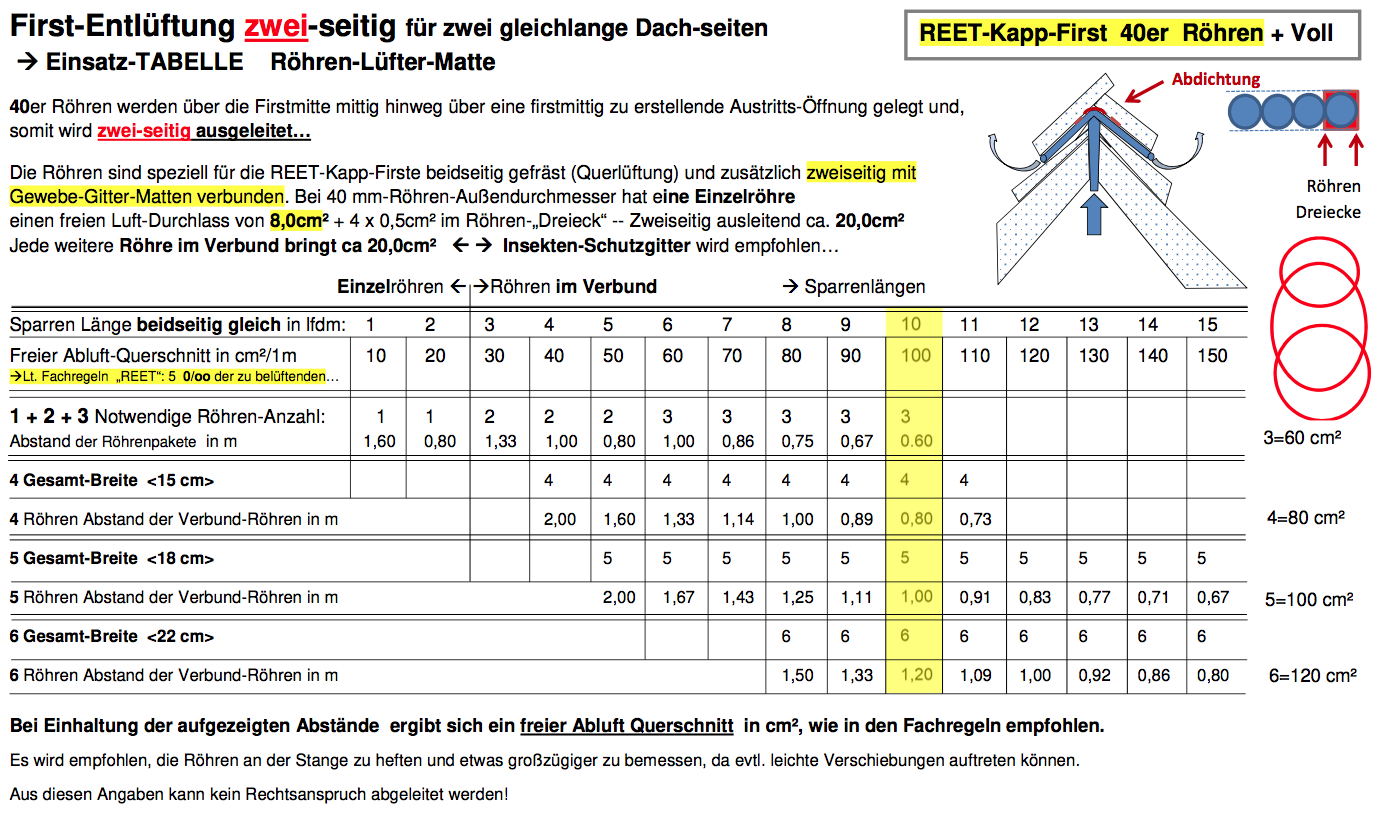

Kapp-First Zwei-Seit mit RöLüMa 40  voll März 2018_3



R 3.3.1.: Gaupen-Brust-Entlüftung vor / an der Gaupen-Stirnwand

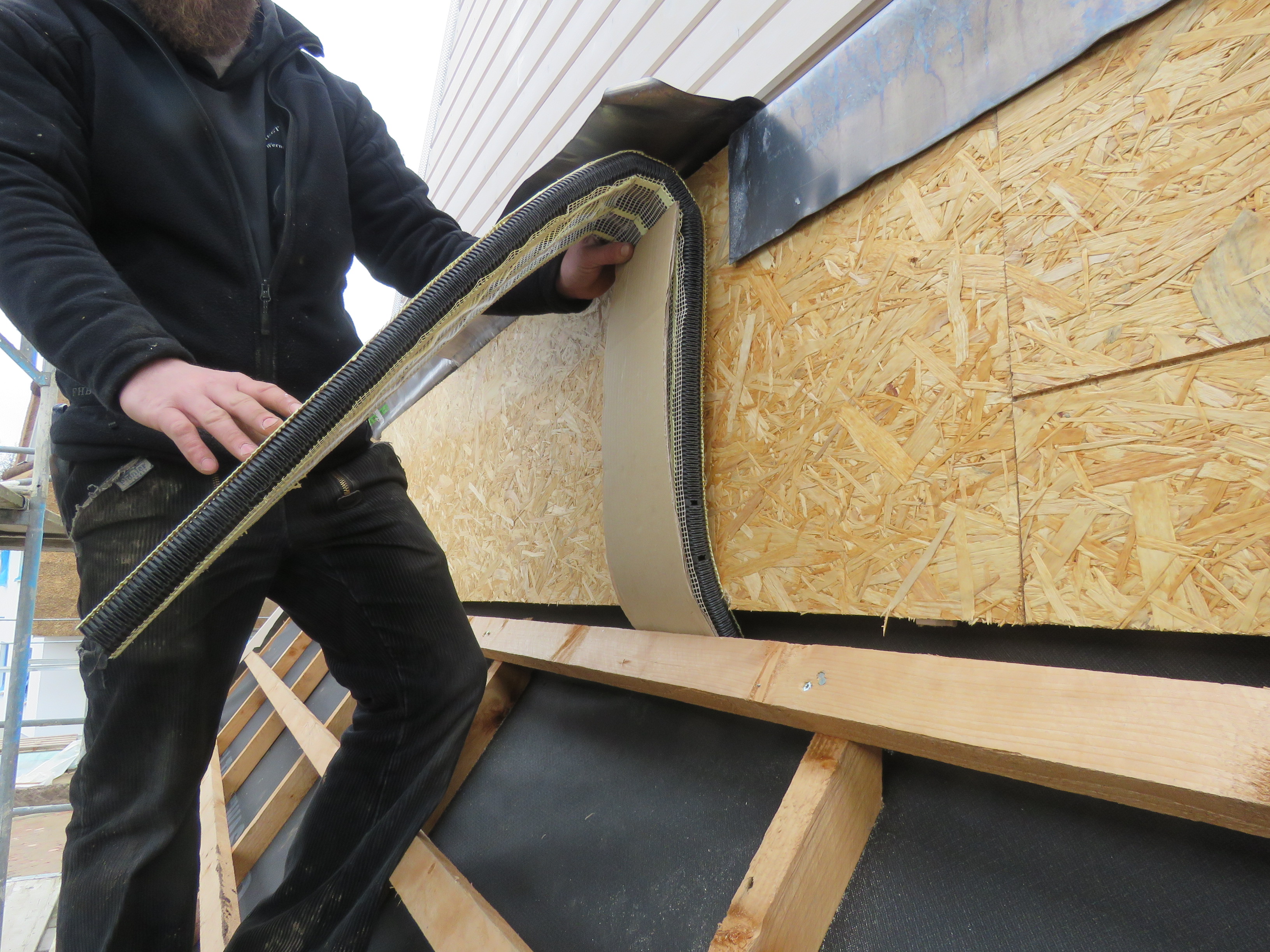

IMG_0371

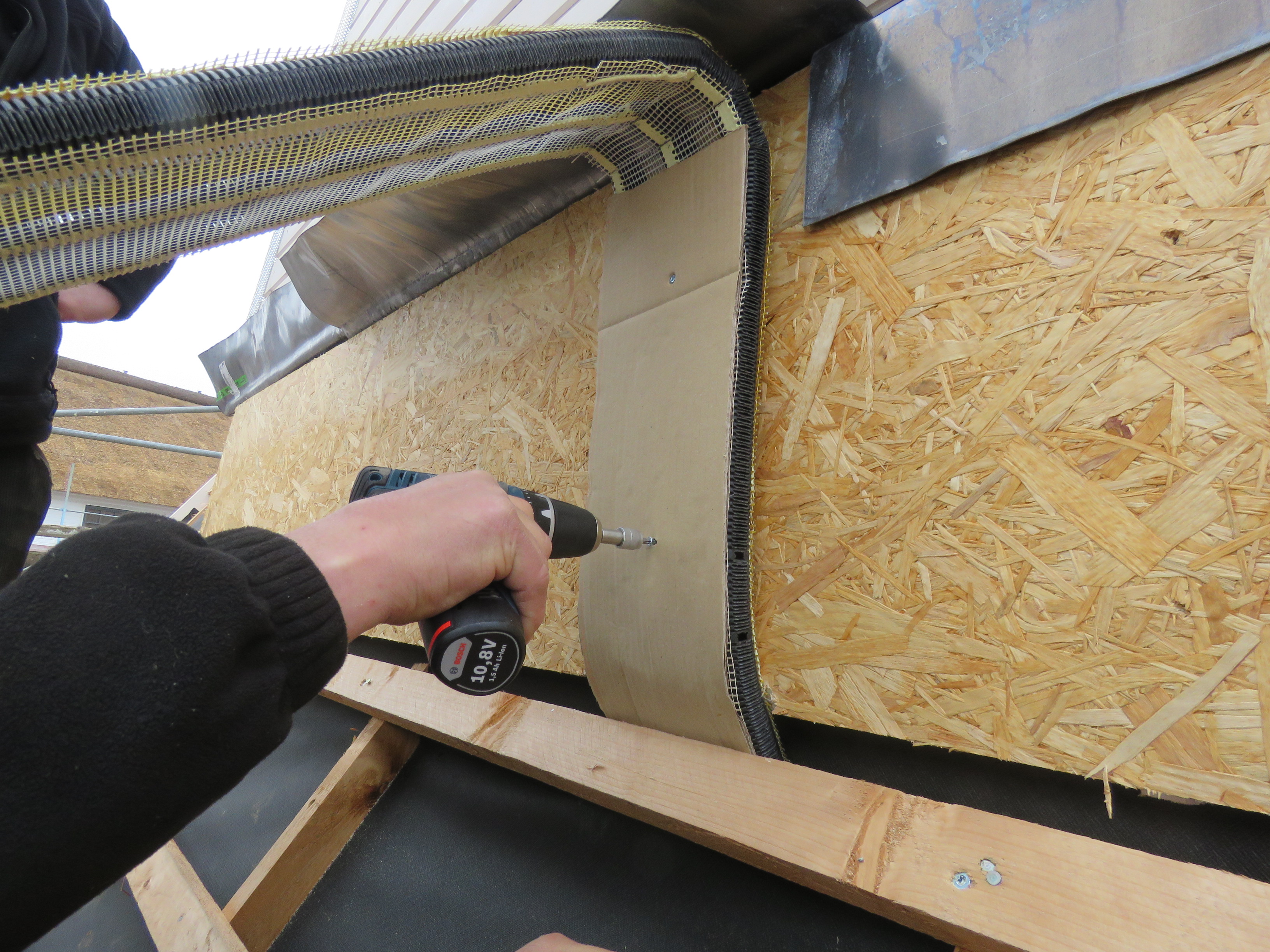

IMG_0376

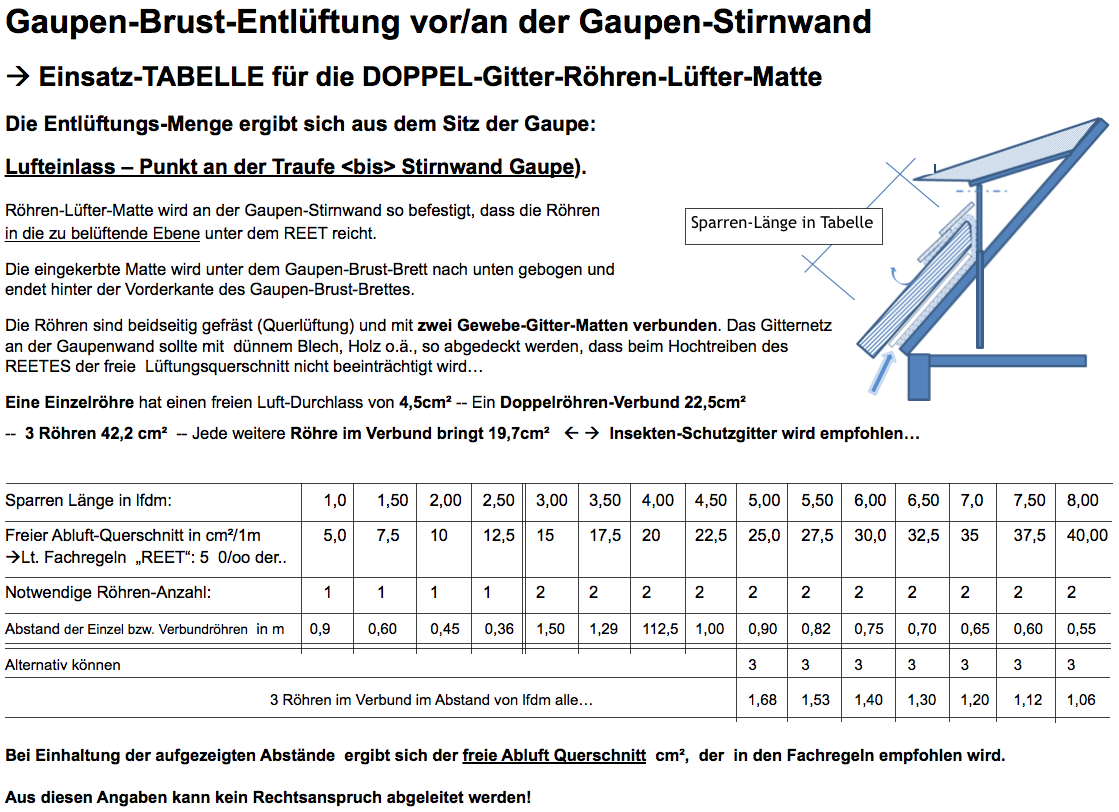

Gaupen-Brust-Entlüftung1



R 3.3.2: Gaupen-Brust-Entlüftung ”spezial” beim Eindecken

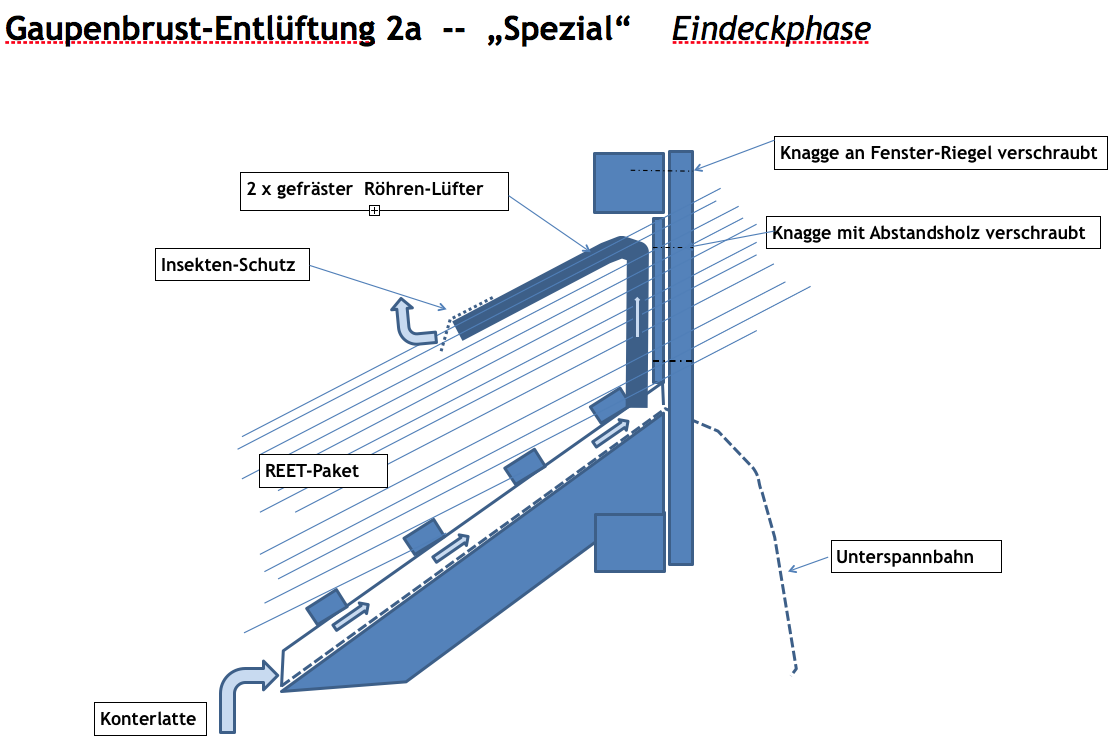

Gaupenbrustentlüftung_2a_Eindeckphase



R 3.3.3: Gaupen-Brust-Entlüftung ”spezial” fertig

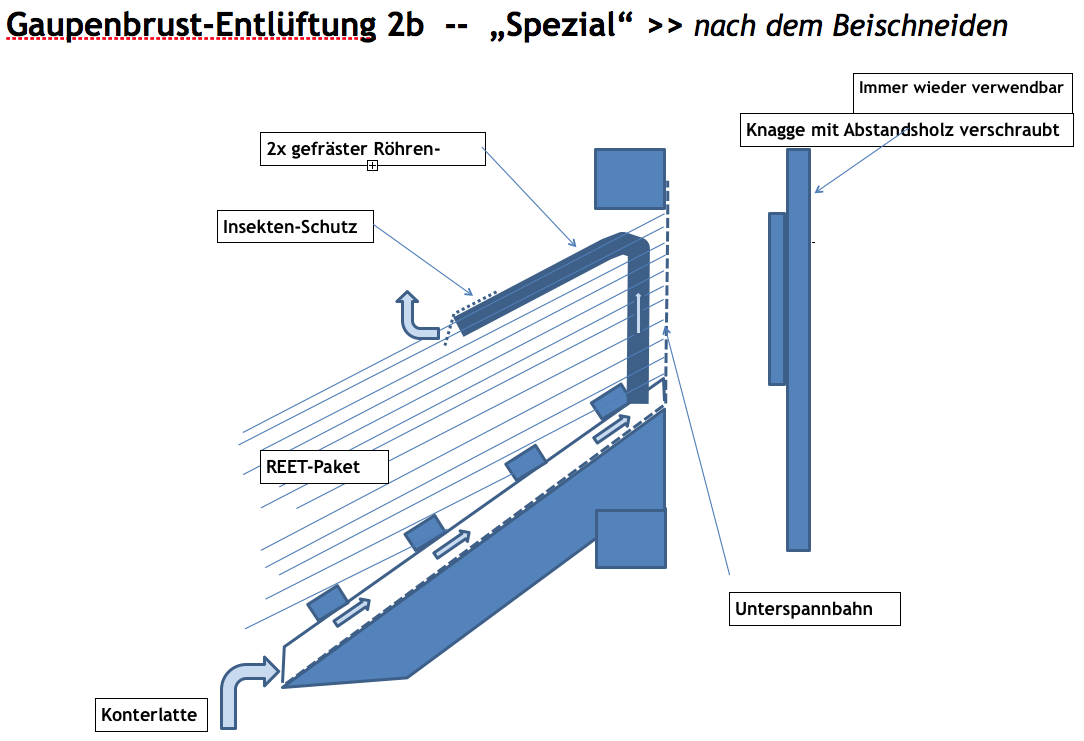

Gaupenbrustentlüftung_2b_nachdemBeischneiden_NEU

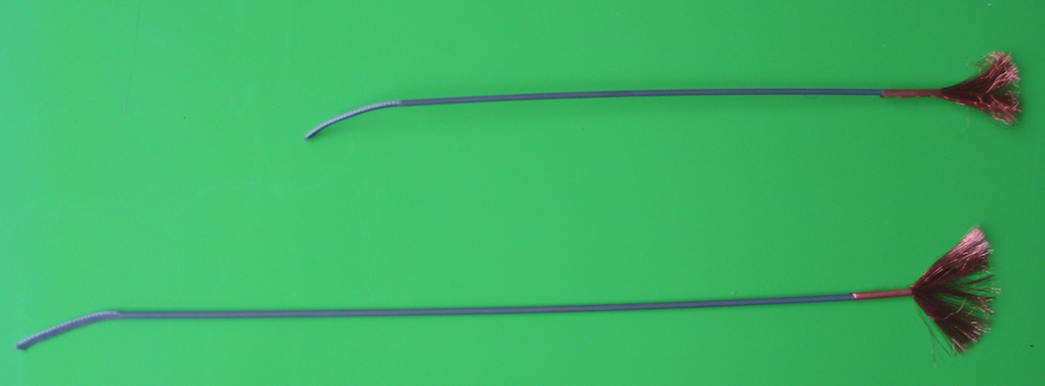

R 4.1: REET-Sturm-Sicherungsanker “kurz” (ca. 55 cm lang)

Pinsel_kurz



Sturm-Sicherungs-Anker mit Kupfer - Quasten - genannt „Kupferpinsel“…

… haben die Hauptaufgabe, das gesamte REETdach zu verfestigen. Sie dienen zur punktuellen REET-Sicherung gegen Sturm und Vögel.

Die „Pinselstiele“ sind in etwa so dick wie ein natürlicher REEThalm. Durch Abplattung und sichelförmige Krümmung des Schaftendes werden im Reetdachpaket viele Halmlagen erreicht, verdichtet und somit durch starke Haftreibung eine sichere Verankerung erreicht. Das REETdach wird somit in erster Linie sturmsicherer.

Das sichtbare Ende des Pinselhalm-Elementes ist eine Kupferquaste. Sie schaut über die Oberfläche des REETdaches hinaus. Sie dient dazu, dass man bei späteren Wartungsarbeiten die Sturmsicherungs-Elemente wieder findet und erneut verwenden kann. Um diese Kupferquasten herum und „strähnchenartig“ nach unten, werden permanent Kupferionen abgegeben. Diese Kupferionen verhindern ein vorzeitiges „Veralgen bzw. Vergrünen oder Verplaggen“ der  REEThalme.
Umweltschmutz und Grünbelag haben es in diesen Bereichen sehr schwer, sich anzusiedeln, da die Mikroporen der REEThalm – Oberflächen bereits mit Kupferionen „besetzt“ sind. Bereits schwach befallene Halme können wieder „sauberer werden“.

Die nachfolgenden Bilder zeigen, wie viele „graue Strähnchen“ sich am Dach nach unten arbeiten 100%-ig wird in diesen hellen Bereichen das REETdach seine natürliche Atmungsaktivität sehr lange erhalten.

Die „Strähnchen“-Bildung unter den jeweiligen Kupfer-Ankern zeigt, wie sauber und von den Umwelteinflüssen verschont, das REET nahezu „ursprünglich“ bleibt; ohne Grünbelag.

Einige Bilder, die für sich sprechen...

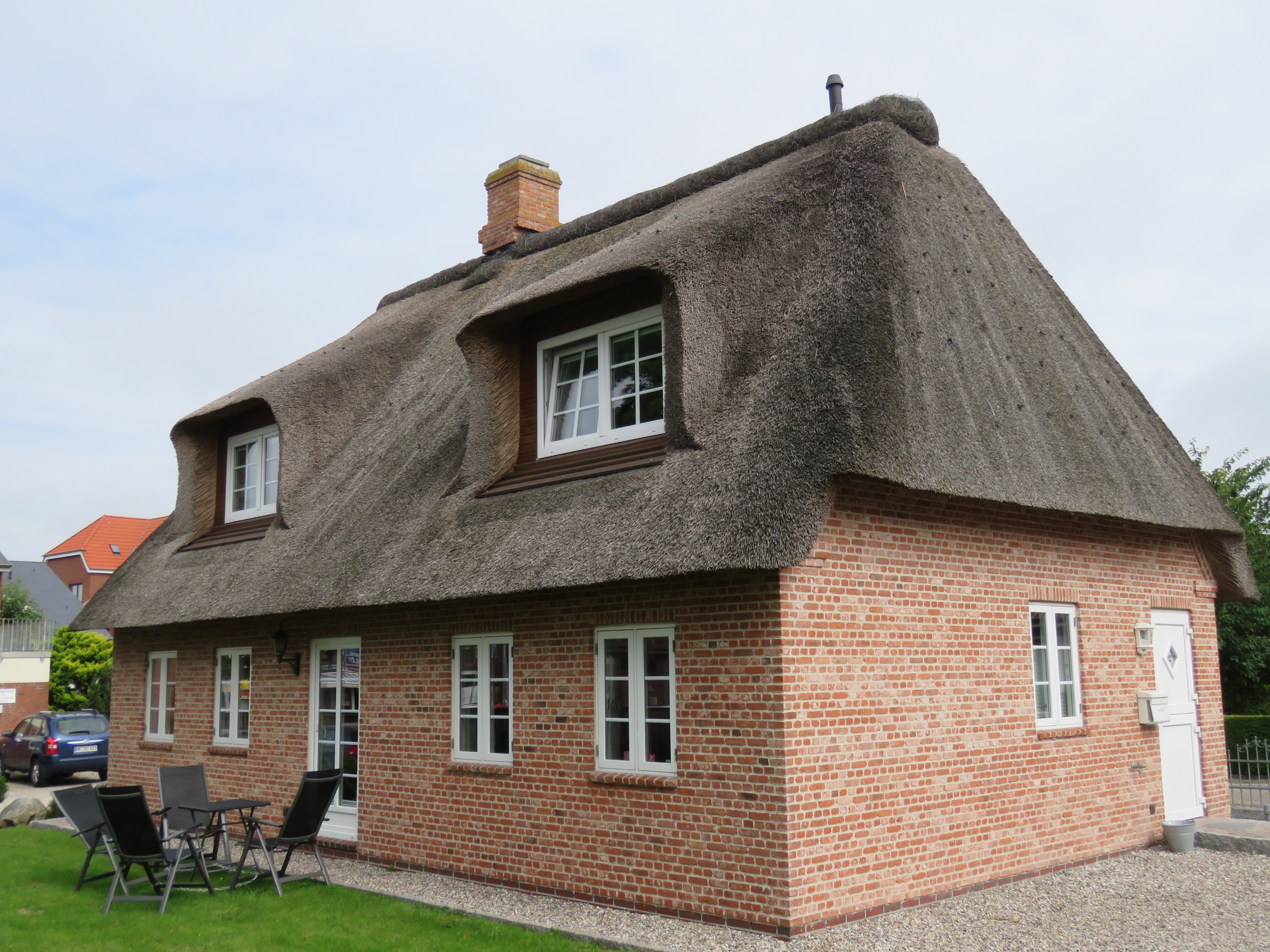

IMG_0670 Niebüll

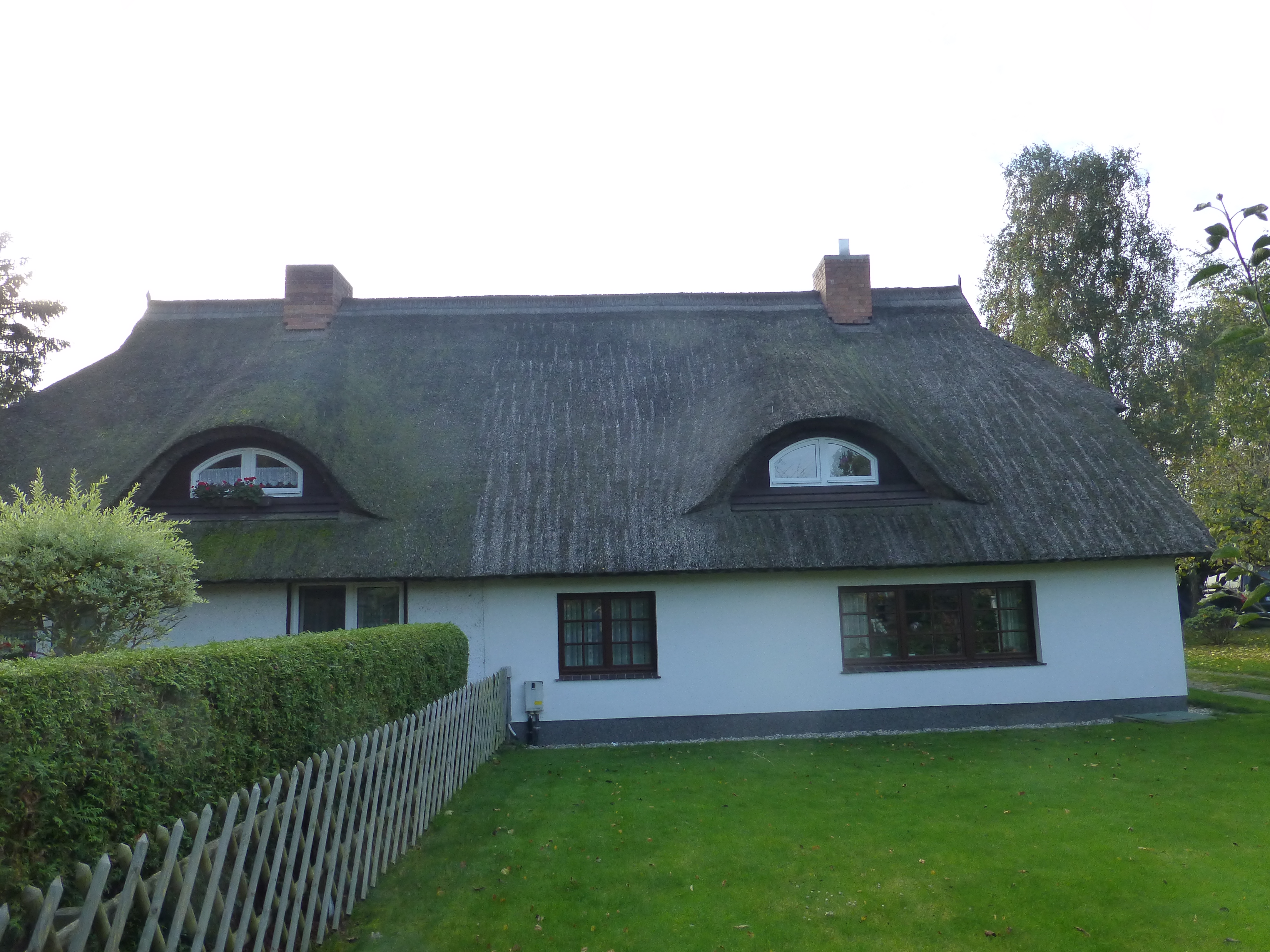

P1020652 R Carls





Objekt in Niebüll

Vor ca. 5 Jahren wurden die Pinsel in ein damals ca.3 Jahre altes Dach gesteckt.

Aufnahme Oktober 2017



Rainer Carls, Innungsobermeister Mecklenburg Vorpommern  Oktober 2017

Moin Herr Neukam,

die Kupferpinsel, die ich von Ihnen vor ca. 3 Jahren erworben habe und in mein Rohrdachhaus nach der mechanischen Reinigung hingesteckt habe, haben sich bewährt.

Das Dach ist dort, wo die Pinsel stecken sauber geblieben. Ich halte, auf die gesamte Fläche gesehen, die Maßnahme für effektiv.

Mit freundlichen Grüßen Rainer Carls, Rohrdachdecker

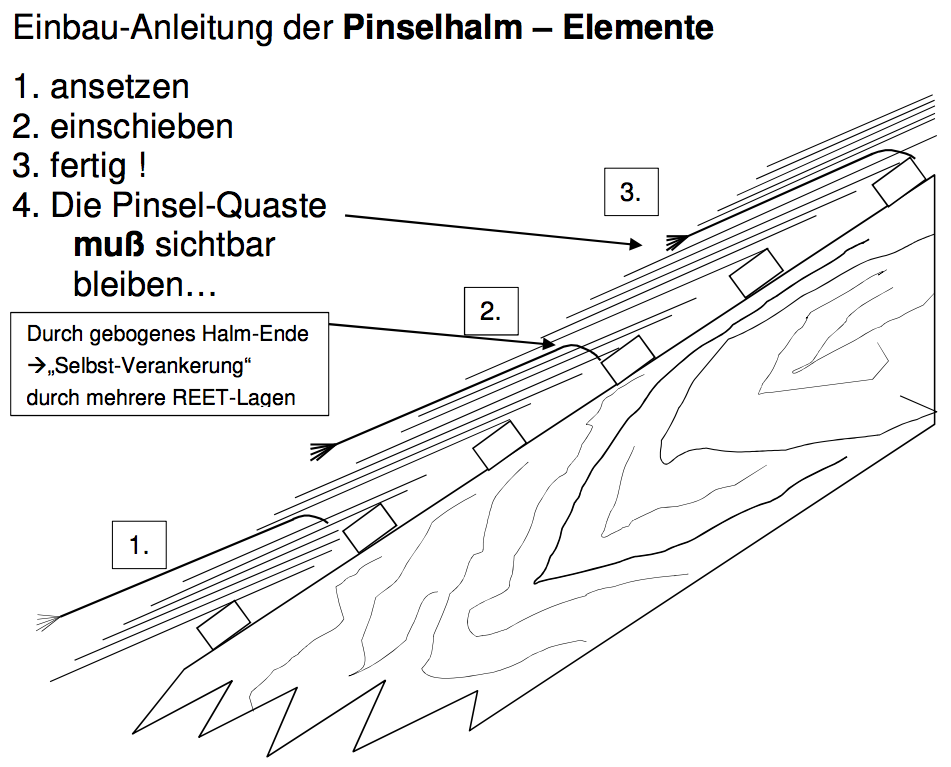

2018_03_19_Einbauanleitung_Pinselhalm2

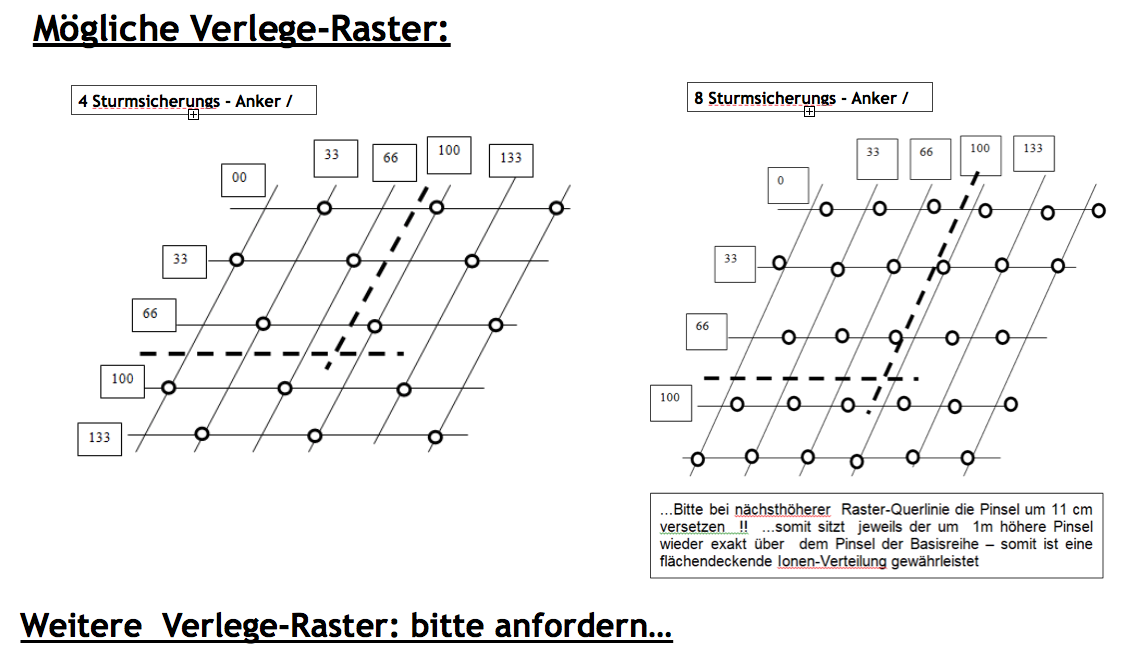

weitere_Verlegeraster_quer



-> Detailbilder zeigen eindrucksvoll...

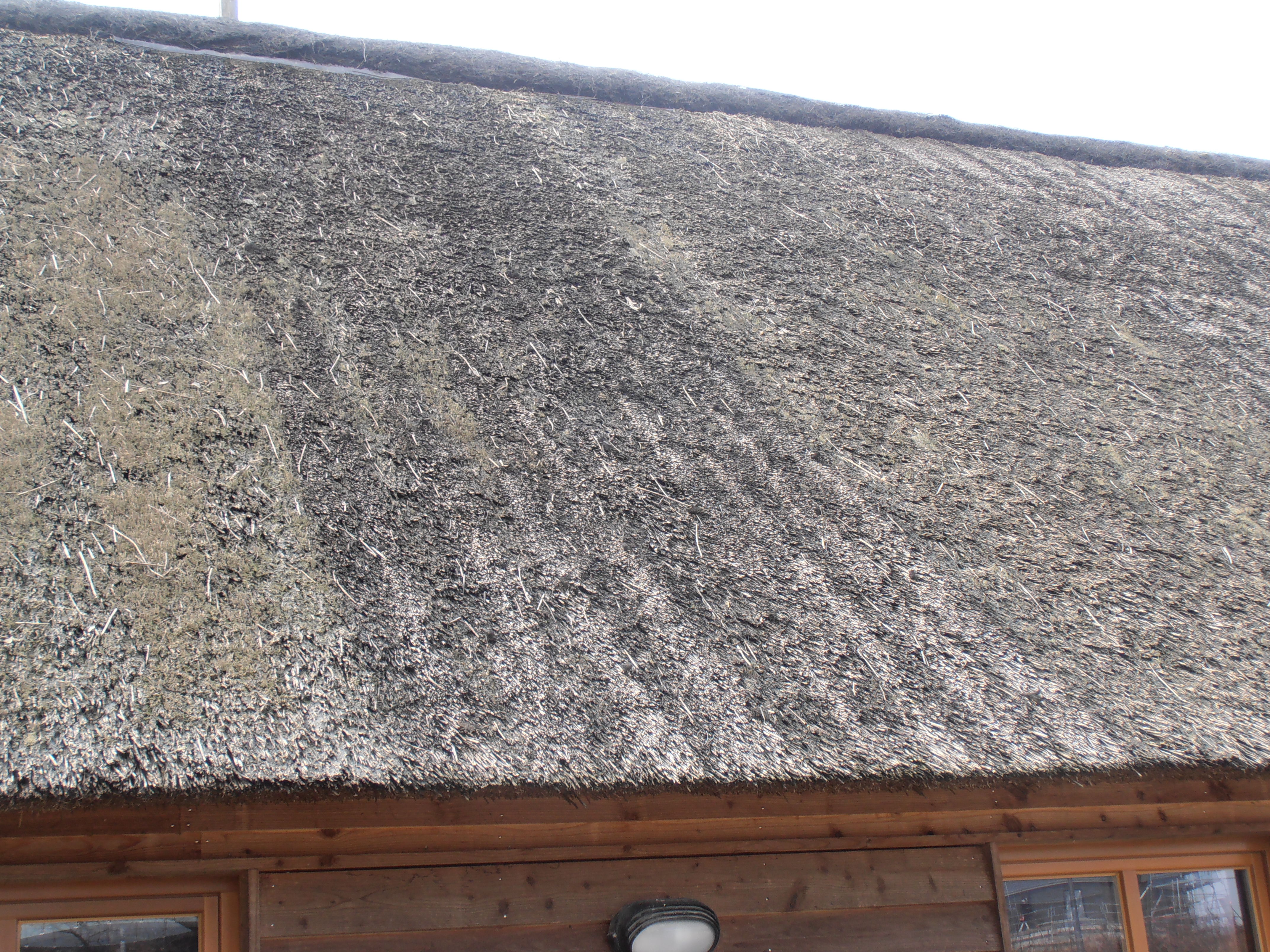

P3240094

P3240094 Scharbeutz -Mitte-Detail2

2018_03_16_AD_Detailfoto_Kupferquaste1



R 4.2: Einschiebehalm mit Kupfer-Pinselquaste “lang” (ca. 105cm lang)

Pinsel_lang



Sturm-Sicherungs-Anker mit Kupfer -Quasten -  genannt „Kupferpinsel“…

…haben die Hauptaufgabe, das gesamte REETdach zu verfestigen. Sie dienen zur punktuellen Reetsicherung gegen Sturm und Vögel.

Die „Pinselstiele“ sind in etwa so dick wie ein natürlicher REEThalm. Durch Abplattung und sichelförmige Krümmung des Schaftendes werden im Reetdachpaket viele Halmlagen erreicht, verdichtet und somit durch starke Haftreibung eine sichere Verankerung erreicht. Das REETdach wird somit in erster Linie sturmsicherer.

Das sichtbare Ende des Pinselhalm-Elementes ist eine Kupferquaste. Sie schaut über die Oberfläche des REETdaches hinaus. Sie dient dazu, dass man bei späteren Wartungsarbeiten die Sturmsicherungs-Elemente wieder findet und erneut verwenden kann. Um diese Kupferquasten herum und „strähnchenartig“ nach unten, werden permanent Kupferionen abgegeben. Diese Kupferionen verhindern ein vorzeitiges „Veralgen bzw. Vergrünen oder Verplaggen“ der  REEThalme.
Umweltschmutz und Grünbelag haben es in diesen Bereichen sehr schwer, sich anzusiedeln, da die Mikroporen der REEThalm – Oberflächen bereits mit Kupferionen „besetzt“ sind. Bereits schwach befallene Halme können wieder „sauberer werden“.

Die nachfolgenden Bilder zeigen, wie viele „graue Strähnchen“ sich am Dach nach unten arbeiten 100%-ig wird in diesen hellen Bereichen das REETdach seine natürliche Atmungsaktivität sehr lange erhalten.

Die „Strähnchen“-Bildung unter den jeweiligen Kupfer-Ankern zeigt, wie sauber und von den Umwelteinflüssen verschont, das REET nahezu „ursprünglich“ bleibt; ohne Grünbelag.

Noch einige Detailbilder, die für sich sprechen...

...die “positiven Nebenwirkungen von Kupfer”:

P3240093

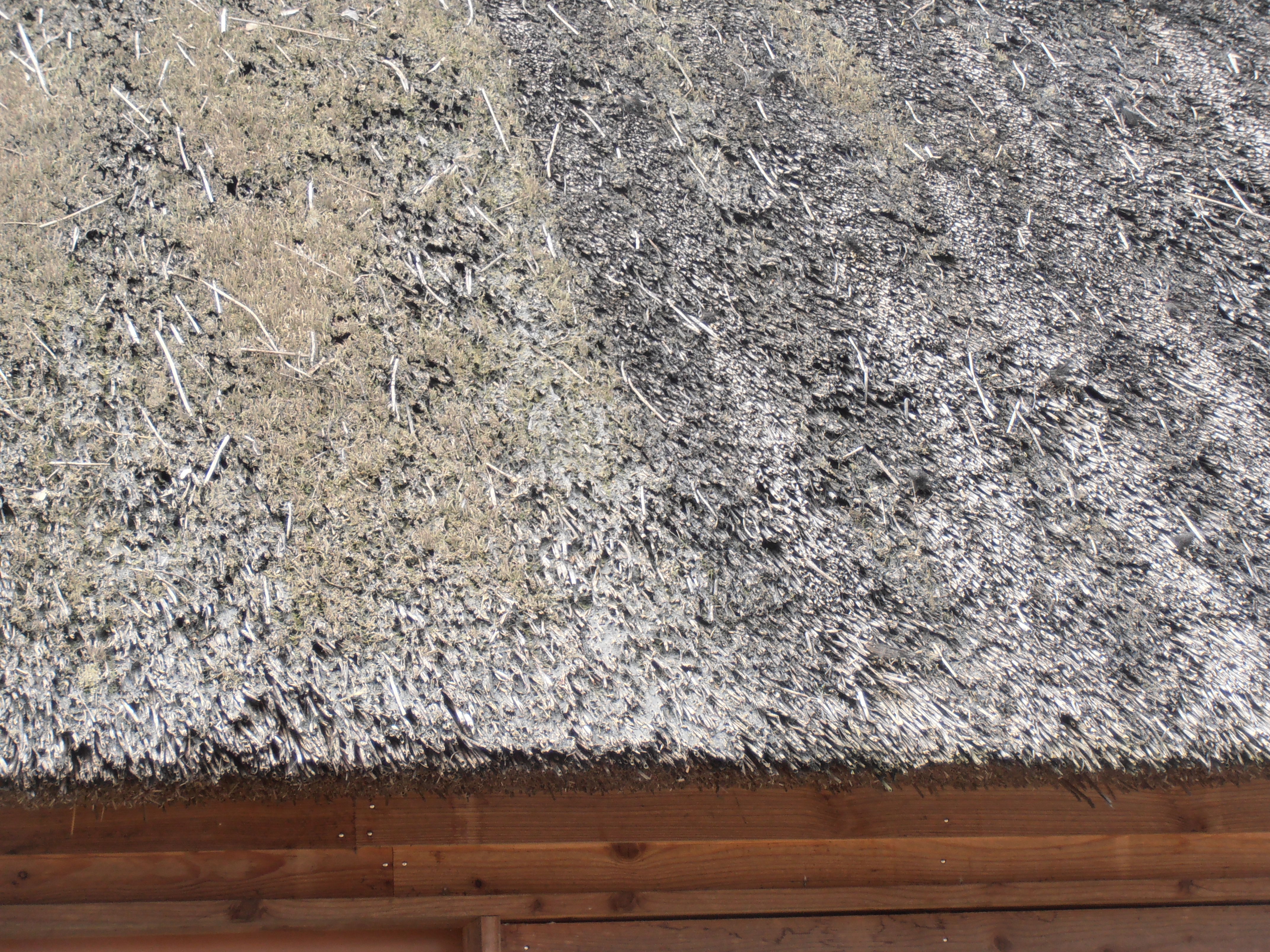

P3240094 Scharbeutz -Mitte-Detail1

2018_03_16_AD_Detailfoto_Kupferquaste







-> Vorbeugen ist besser als Heilen!

-> “Glück auf! REET-Heil!!!”
